توضیحات و سایز های آچار پا کلاغی زینوکس

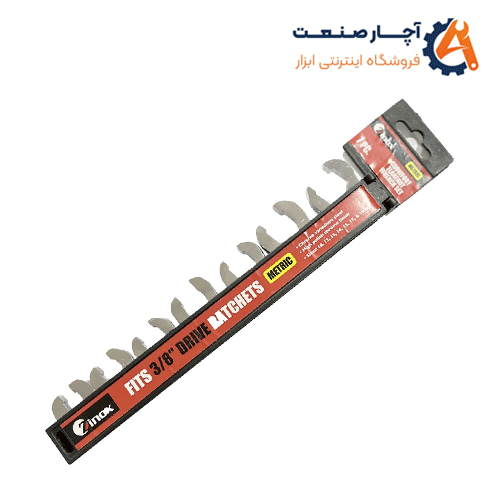

آچار پا کلاغی زینوکس درایو 3/8 اینچ  که آچارهای پنجه کلاغی نیز نامیده می‌شوند سرهای آچار دو سر باز هستند که برای استفاده با جغجغه، آچار آلن، آچار گشتاور یا آچارهای کششی طراحی شده‌اند، زمانی که آچارهای معمولی جعبه‌ای یا دو سر باز نمی‌توانند به بست برسند. آن‌ها گشتاور را در فضاهای تنگ یا نامناسب که دسته یا بدنه سوکت در آن‌ها تداخل ایجاد می‌کند، منتقل می‌کنند.

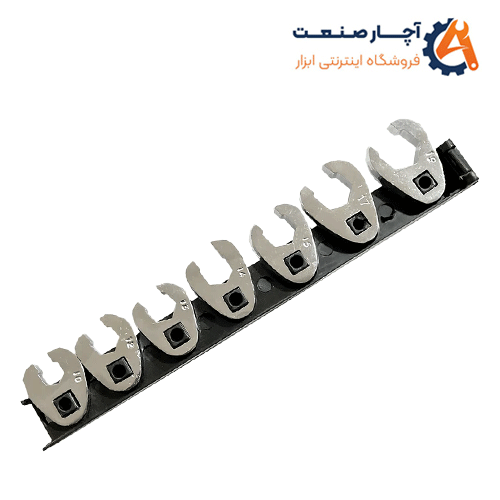

سایز آچار های این ست 10 – 12 – 13 – 14 – 15 – 17 – 19 میلی متر در درایو 3/8 اینچ و در فروشگاه آچار صنعت موجود می باشد

کاربردهای اولیه

• دسترسی به بست‌ها در فضاهای محدود که به دلیل موانع اطراف، سوکت در آنها جا نمی‌شود (مانند محفظه موتور، اتصالات لوله‌کشی، تجهیزات تهویه مطبوع، تابلوهای برق).

• پیچ و مهره‌های دراز شونده روی اتصالات میخ‌دار یا بست‌های توکار که آچار استاندارد نمی‌تواند در آنها قرار بگیرد.

• کار بر روی اتصالاتی که نیاز به رویکرد زاویه‌دار دارند – اتصالات پنجه کلاغی را می‌توان روی یک رابط یا مفصل یونیورسال چرخاند تا از پهلو به آنها نزدیک شد.

• اعمال گشتاور کنترل‌شده با آچار گشتاورسنج زمانی که سوکت با پروفیل صحیح در دسترس نیست (با احتیاط استفاده شود – به اصلاح گشتاور در زیر مراجعه کنید).

پیکربندی‌های رایج

• اندازه‌ها: پروفیل‌های فک باز استاندارد که با بست‌های شش گوش یا مربعی مطابقت دارند.

• در درایو های :  ۱/۴ اینچ، ۳/۸ اینچ، ۱/۲ اینچ برای پذیرش جغجغه یا رابط.

• انواع انحراف: انحراف مستقیم، ۴۵ درجه یا ۹۰ درجه برای رفع موانع.

• آچارهای مهره‌ای/لوله‌ای: آچارهای پنجه کلاغی مخصوص با سطح تماس بیشتر برای اتصالات نرم (اتصالات هیدرولیک یا لوله سوخت).

نحوه استفاده ایمن و موثر

1. برای جلوگیری از گرد شدن بست، اندازه و پروفیل صحیح را انتخاب کنید.

2. به یک ابزار محرک مناسب (جغجغه، آچار گشتاور، رابط) وصل کنید. مطمئن شوید که پایه‌ی اتصال کاملاً روی بست قرار می‌گیرد.

3. هنگام استفاده از آچار گشتاور، اگر پنجه کلاغی طول مؤثر آچار را افزایش می‌دهد، یک ضریب اصلاح اعمال کنید:

• تنظیم گشتاور = گشتاور مورد نظر × (طول آچار / (طول آچار + افست طول))

• اگر خط پنجه کلاغی در یک راستا باشد و طول مؤثر را تغییر ندهد (که نادر است)، نیازی به اصلاح نیست؛ اگر عمود است، مانند بالا اندازه بگیرید.

1. از نیروی آهسته و پیوسته استفاده کنید؛ از ابزارهای ضربه‌ای روی چین و چروک‌های نازک پنجه کلاغی خودداری کنید، مگر اینکه برای ضربه مقاوم باشند.

2. ساییدگی را بررسی کنید و در صورت تغییر شکل فک‌ها یا گرد شدن لبه‌ها، آنها را تعویض کنید.

محدودیت‌ها و هشدارها

• سطح تماس کمتر در مقایسه با پریزهای جعبه‌ای – در صورت اندازه نادرست یا استفاده زاویه‌دار، خطر گرد شدن بیشتر است.

• خطاهای خواندن گشتاور هنگام استفاده با آچارهای گشتاور مگر اینکه اصلاح شوند.

• برای استفاده در برابر ضربه‌های شدید مناسب نیست، مگر اینکه به طور خاص درجه‌بندی شده باشد.

نمونه‌هایی از کاربردهای معمول

• پیچ‌های منیفولد ورودی که در زیر براکت‌ها فرو رفته‌اند، به سمت بالا می‌روند.

• سفت کردن اتصالات هیدرولیک روی لوله‌های ترمز یا سوخت.

• کار بر روی اجزای سیستم تعلیق یا فرمان که در آنها بدنه سوکت تداخل ایجاد می‌کند.

• سرویس اتصالات سیستم تهویه مطبوع (HVAC) در محفظه‌های تجهیزات کوچک.

پنجه کلاغی‌ها ابزارهای ساده و همه‌کاره‌ای هستند که دسترسی را در مجموعه‌های تنگ گسترش می‌دهند؛ اندازه/مشخصه صحیح را انتخاب کنید، تغییرات گشتاور را در نظر بگیرید و از بارگذاری
